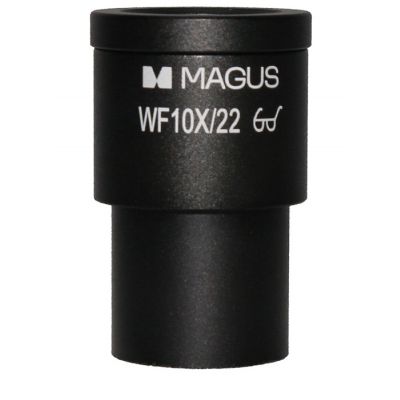

Окуляр Magus MES10 10х/22 мм со шкалой (D 30 мм)

Измерительный окуляр с ценой деления шкалы 0,1 мм. Шкала находится в плоскости полевой диафрагмы. Размеры можно измерять в миллиметрах или в микронах. Шкалу надо градуировать для каждого рабочего объектива с помощью калибровочного слайда. Цена деления слайда 0,01 мм. Его кладут на предметный столик и поворачивают окуляр так, чтобы деления шкал слайда и окуляра были параллельны друг другу.

Кроме этого, для каждого объектива высчитывают цену деления окулярной шкалы (E). Для этого на объективах с небольшой кратностью считают число делений шкалы окуляра, помещающихся в шкалу слайда. На объективах со средней и большой кратностью считают, сколько делений шкалы слайда помещается в окулярную шкалу.
